L'offre Atlantic pour les Réseaux de Chaleur Urbain

NOTRE OFFRE ATLANTIC EN RESEAU DE CHALEUR



COMPOSITION D'UN RESEAU DE CHALEUR

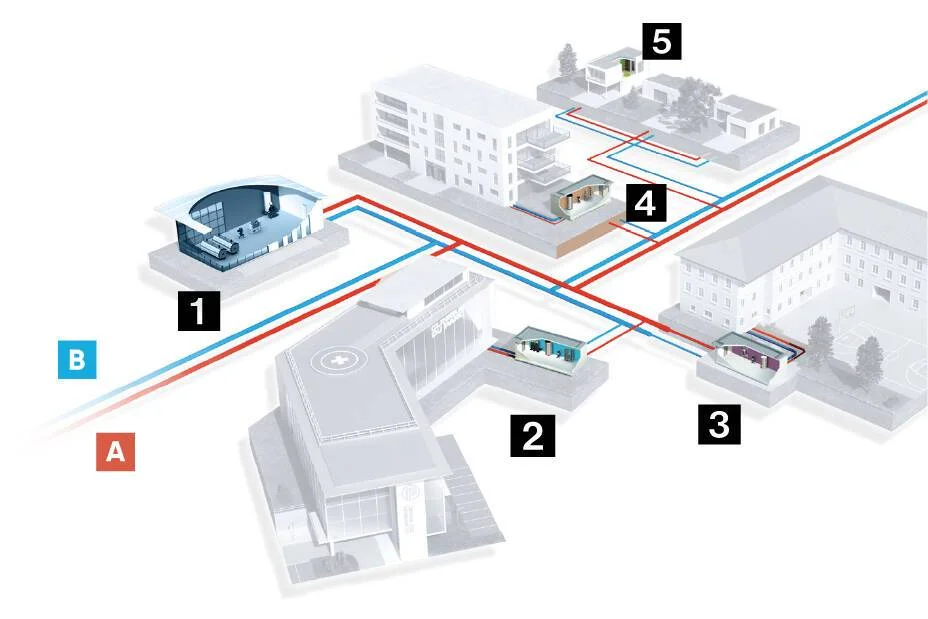

Le réseau de chaleur comprend une ou plusieurs unités de production
de chaleur (repère 1), un réseau de distribution primaire (repère A et B)
et des sous-stations d’échange (repère 2, 3, 4 et 5).





(1) L’UNITÉ DE PRODUCTION DE CHALEUR

Cette installation peut intégrer diverses sources d’énergie :

  • l’énergie de récupération (usine d’incinération des ordures ménagères (UIOM), ou de sites industriels)
  • l’énergie conventionnelle (chaufferie alimentée par un combustible : fioul, gaz…)
  • l’énergie renouvelable (biomasse : bois, résidus agricoles, etc.) mais également la géothermie profonde (chaleur dans les nappes aquifères de plus de 1500 m de profondeur.

Cette unité principale fonctionne en continu avec un appoint/secours.





(A ET B) LE RÉSEAU DE DISTRIBUTION PRIMAIRE

Ce réseau constitue une boucle fermée qui transporte la chaleur dans les canalisations.

  • Le circuit transporte le fluide chaud issu de l’unité de production.
  • Le circuit retour ramène le fluide, qui s’est délesté de ses calories au niveau de la sous-station d’échange et qui sera de nouveau chauffé par l’unité centrale.

Le réseau eau chaude a une température entre 60 et 110 °C et alimente en général des groupes d’immeubles d’habitations ou de bureaux, des hôpitaux, des établissements industriels.

La conception du réseau permet d’alimenter un nombre de bâtiments raccordés en fonction des conduits installés.
L’investissement initial du réseau demande un déploiement économiquement viable.
Les recettes seront entièrement liées au nombre d’usagers raccordés au réseau.





(2,3,4 ET 5) LES SOUS-STATIONS D’ÉCHANGE

Elles sont situées dans un local technique dédié, dans des :

  • hôpitaux
  • écoles
  • résidences collectives
  • ensemble de maisons individuelles groupées
  • bureaux

Les sous-stations permettent la circulation de la chaleur par échange entre le réseau de distribution primaire et le réseau de distribution des bâtiments.

Ce réseau secondaire ne fait pas partie du réseau de chaleur, car il est géré par l’exploitant du bâtiment.



Découvrez ici notre Skid dédié aux sous-stations de Réseau de Chaleur Urbain :

Skid réseau de chaleur
