La solution haute performance garantissant des débits d’air sur-mesure, pièce par pièce, dans les configurations les plus exigeantes, sans compromis sur le silence et l'esthétique.
Le piquage e-Twist & Go apporte confort, réactivité et économie(1) grâce aux capteurs d’humidité et de COV intégrés(2).
Une innovation brevetée Atlantic qui ajuste automatiquement le débit grâce à son volet de régulation piloté électroniquement pas à pas.
(1) Par rapport à un système autoréglable classique, en ventilant au juste besoin.
(2) Uniquement sur les piquages WC.
PIQUAGE ÉLECTRONIQUE

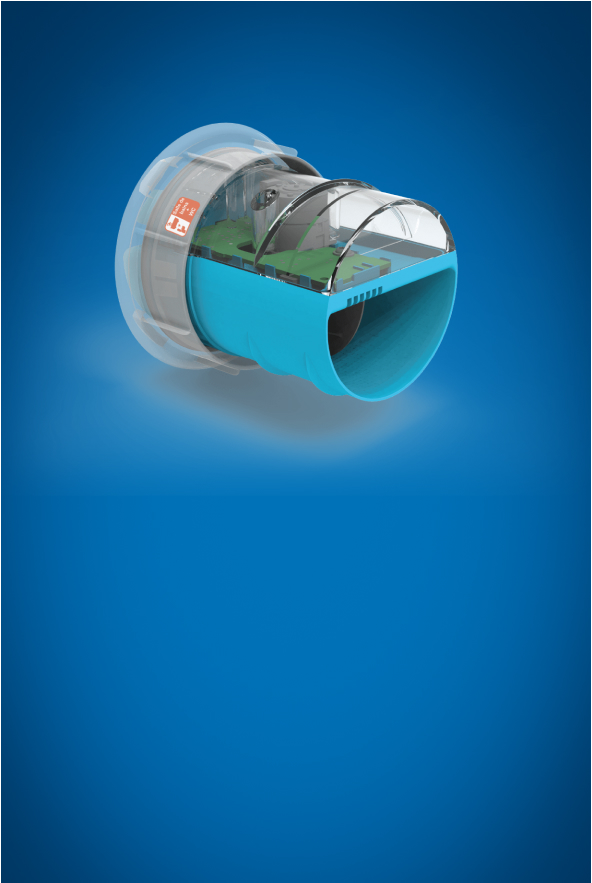

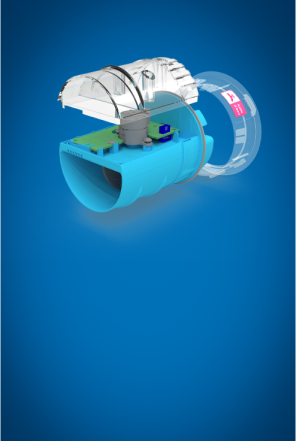

1. ASSISTANT VISUEL
(LED communicante)
2. ÉTIQUETTE D’IDENTIFICATION DU PIQUAGE
3. CAPTEUR D’HUMIDITÉ / COV (2)
4. VOLET DE RÉGULATION
(2) Uniquement sur les piquages WC.

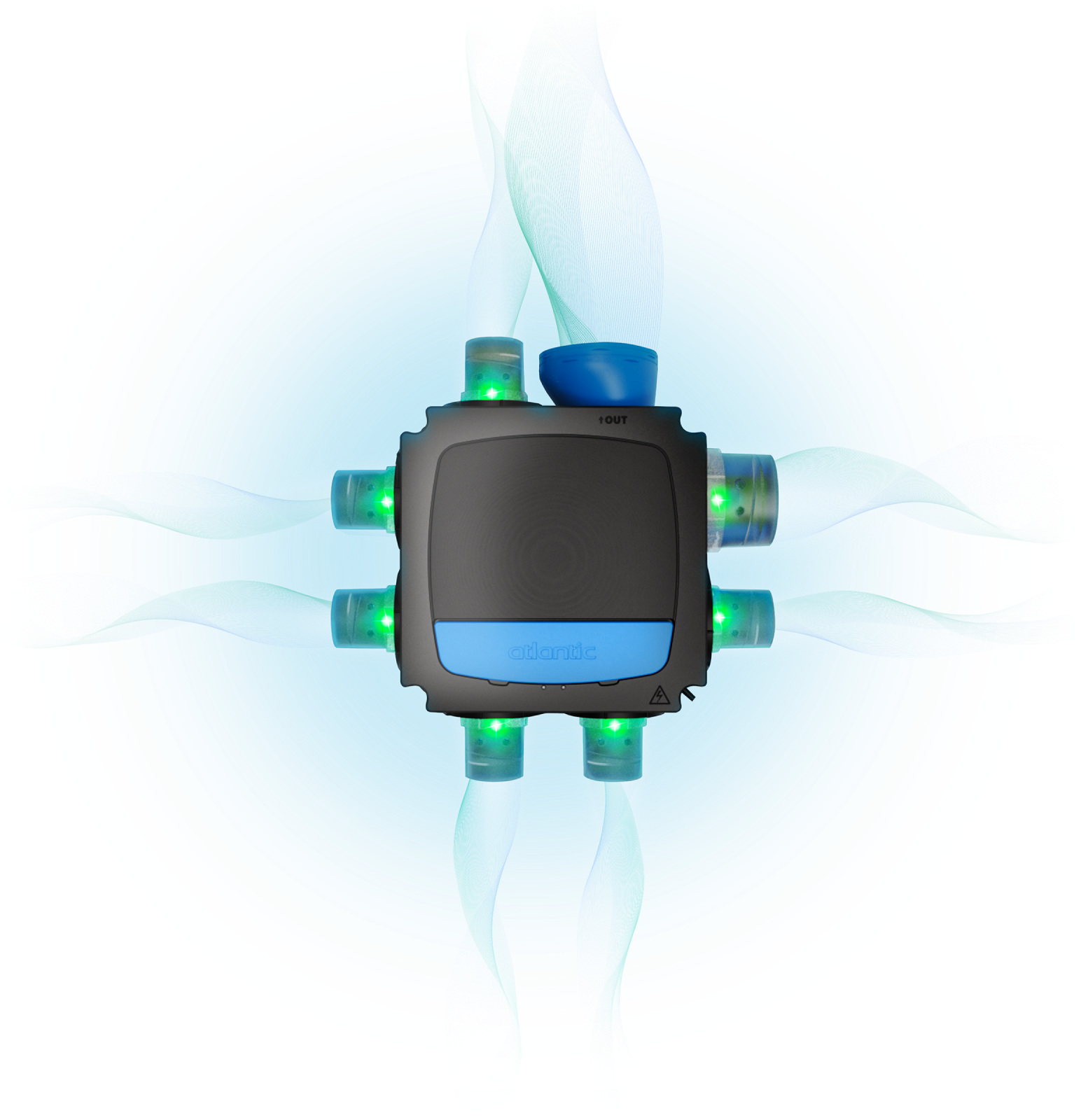

Un système de LEDs intuitif qui indique l'état de fonctionnement du caisson et des branches du réseau, facilitant le diagnostic et assurant une installation optimale.
1. LEDS ÉTAT DE FONCTIONNEMENT DU CAISSON
2. LEDS ÉTAT DE FONCTIONNEMENT DE LA BRANCHE

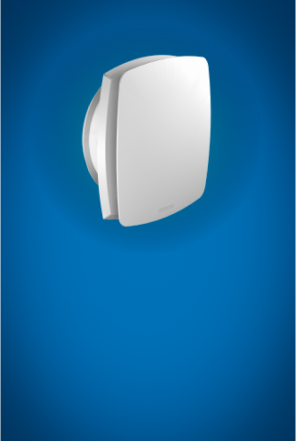

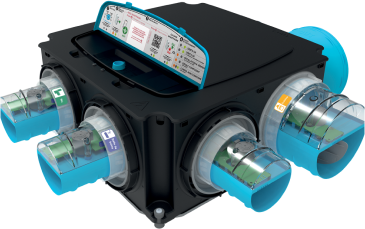

L'unique VMC hygroréglable dotée de capteurs d'humidité intégrés dans le piquage, assurant une compatibilité exclusive avec nos bouches fixes LINE.
• EXTRA SILENCIEUSE
• EXTRA PLATE
• DESIGN ÉPURÉ ET MINIMALISTE
• PEIGNABLE
• LAVABLE AU LAVE-VAISELLE
Système unique breveté permettant une sélection automatique des plages de débits de ventilation en fonction du nombre et du type de piquage. Résultat ? Plus de casse-tête pour trouver la bonne bouche !
Découvrez en 5 étapes nos conseils de pose et la mise en service pour une installation conforme.
Prérequis
Respecter le domaine d’emploi de l’ATec
• Un piquage cuisine est obligatoire.
• Si un seul piquage sanitaire : obligatoirement un piquage SDB + WC.
Utiliser des gaines certifiées classe B SPIREO recommandée
Les conduits
• Tendus et rectilignes. Pas de coudes inutiles.
• Ni écrasés, ni pincés, ni déchirés.
• Raccords étanches au groupe et aux bouches.
Limite de réseau : une étude via Air Studio est conseillée.
| SPIREO Ø80 |
SPIREO Ø125 |
Gaine Rejet Ø160 |
|
|---|---|---|---|
| Longueur droite max | 20 m | 24 m | 6 m |
| Coude : longueur à déduire de la longueur max | -3 m / coude | -3 m / coude | -3 m / coude |
POSSIBILITÉS DE POSE
1. Mur, sol, plafond et mansardé
• Percer 4 trous grâce au gabarit de perçage fourni (dans le carton).
• Fixer le groupe avec 4 vis au travers des silentblocs.
2. Suspendue
Déposer les supports anti-vibratile. Faire passer 2 cordelettes (non fournies) dans les 4 coins du groupe en croisant les cordelettes sous le groupe.
1. Libérer la gaine de l'isolant.
2. Visser le piquage dans la gaine.
3. Cercler.
4. Pour les piquages ∅80, utiliser l'adaptateur fourni puis visser jusqu'à la butée.
5. Insérer le piquage e-Twist&Go et visser la bague de serrage jusqu’à la butée.
6. Recouvrir avec l’isolant et fixer sans masquer la bague (LED).
7. Positionner un adaptateur et un bouchon dans les piquages non raccordés.
1. Insérer le rejet dans la gaine.
2. Cercler.
3. Clipser dans le piquage.
4. 1/4 de tour pour verrouiller.
5. Recouvrir avec l’isolant et scotcher.

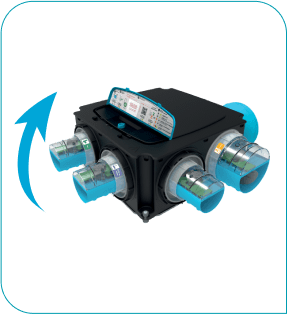

1. OUVERTURE DU CAPOT.

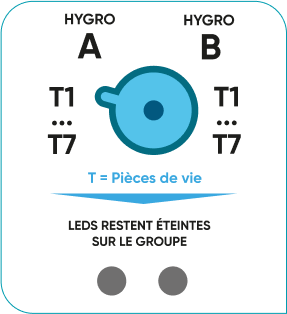

2. SÉLECTION.

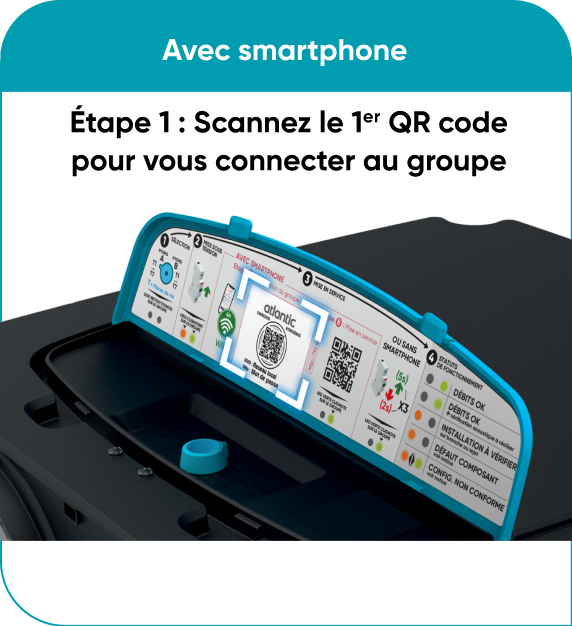

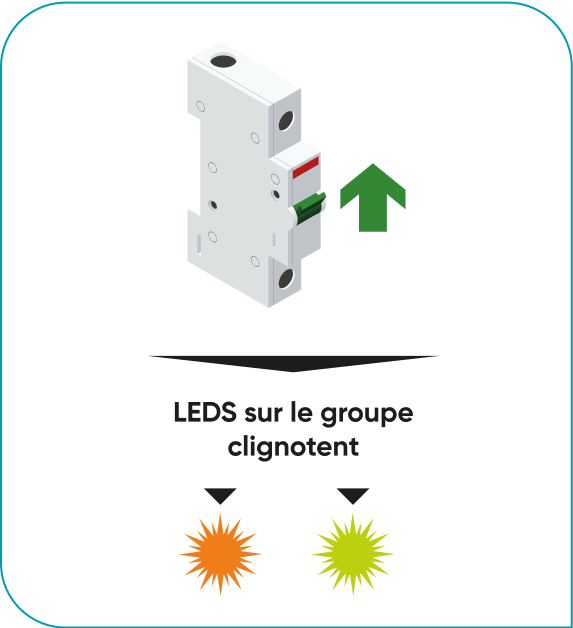

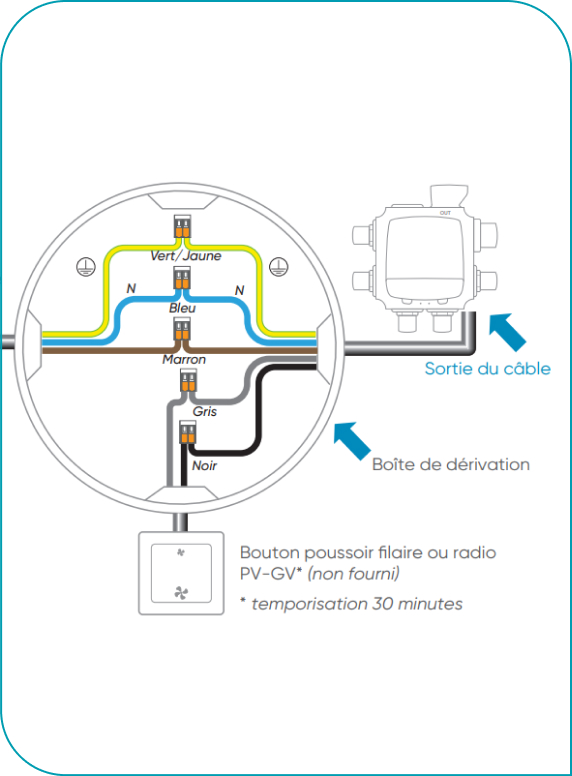

3. MISE SOUS TENSION.

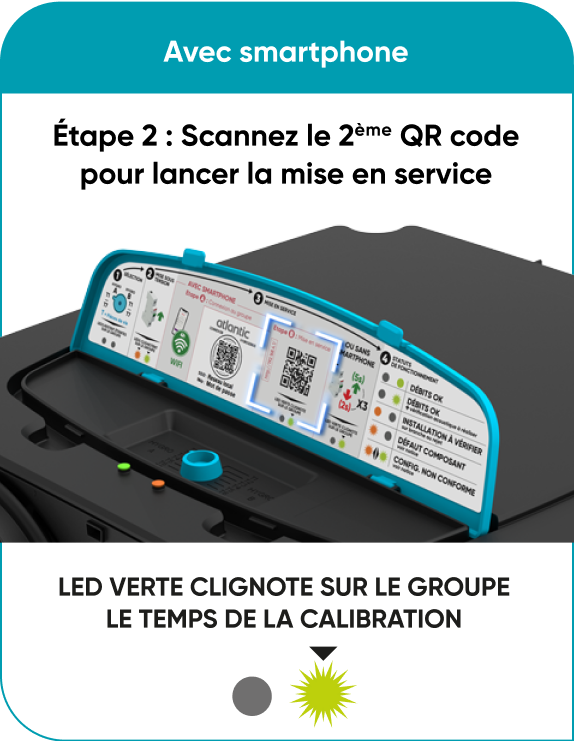

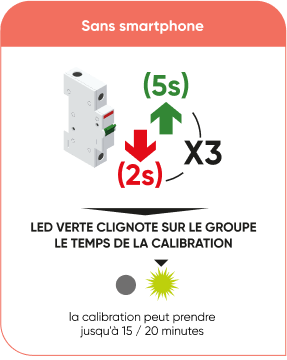

4. MISE EN SERVICE.
4. MISE EN SERVICE.
4. MISE EN SERVICE.
Logiciel de dimensionnement et tracé de réseaux
Air Studio vous guide lors de la conception et fiabilise vos dimensionnements d’installations de ventilation :
• Chiffrage exhaustif et précis du matériel nécessaire
• Dimensionnement aéraulique garantissant un bon fonctionnement théorique de l’installation
• Guidage relatif aux réglementations en vigueur
